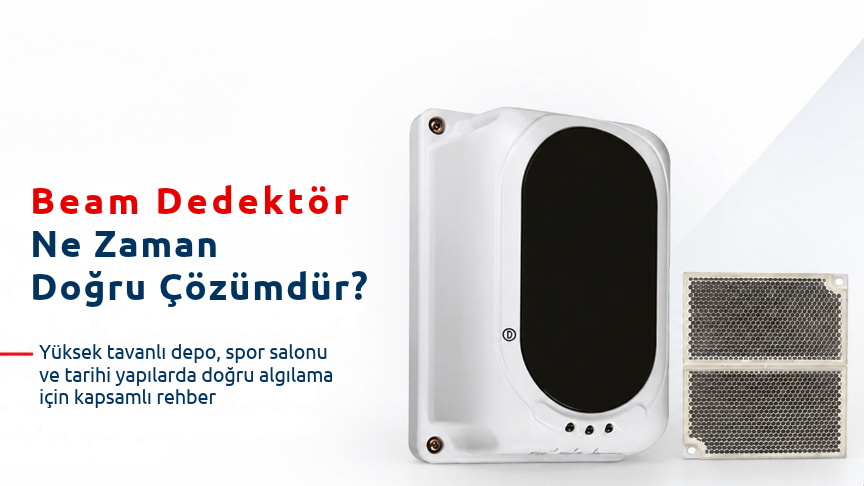

Beam Dedektör Ne Zaman Doğru Çözümdür?

Beam, yani ışın tipi duman dedektörü; geniş, açık ve yüksek hacimlerde kesintisiz bir görüş hattı kurulabildiğinde, dumanın seçilen ışın seviyesine ulaşması beklendiğinde ve yapı hareketi ile kirlenme yönetilebildiğinde güçlü bir algılama çözümü olabilir.

Ancak yüksek tavan tek başına beam dedektör seçmek için yeterli değildir. Raflar, reklamlar, vinçler, tribün ekipmanları, çatı makasları veya mimari elemanlar ışını sık sık kesiyorsa; duman tabakalaşması, yoğun toz, yoğuşma ya da bakım erişimi çözülemiyorsa başka algılama teknolojileri değerlendirilmelidir.

Beam dedektörün temel tasarım ilkesi “yüksek tavanda daha az cihaz kullanmak” değildir. Optik yol, duman hareketi, yapı davranışı, kapsama geometrisi, panel uyumluluğu, devreye alma ve bakım birlikte değerlendirilmelidir.

Hızlı Karar Özeti

1. Beam Dedektör Nasıl Çalışır?

Işın tipi duman dedektörü, bir verici ile alıcı veya bir ünite ile reflektör arasındaki optik yolun duman nedeniyle zayıflamasını ve bu zayıflamadaki değişimi izler. Duman ışın kesitine girdiğinde alınan enerji azalır ve cihazın onaylı algoritması bu değişimi alarm, arıza veya normal durum olarak değerlendirir.

Karşılıklı verici–alıcı tipte optik yol iki aktif uç arasındadır. Bu nedenle her iki uçta enerji, kablolama ve erişim gerekebilir. Reflektörlü tipte ışın karşı yüzeydeki reflektörden geri döner. Tek aktif uç kurulum açısından kolaylık sağlayabilir ancak gidiş–dönüş optik yolunun tamamı açık kalmalıdır.

Motorlu veya otomatik hizalama özellikleri ürünün izin verdiği sınırlar içinde optik ekseni düzeltebilir. Ancak bu özellik yapısal hareketi sınırsız şekilde telafi ediyor kabul edilmemelidir.

Noktasal duman dedektörü yalnız kendi algılama haznesine ulaşan dumanı değerlendirirken beam dedektör tanımlı optik yol boyunca dumanın toplam etkisini izler. Bu nedenle geniş ve açık hacimlerde avantaj sağlayabilir. Bununla birlikte ışın dışında kalan dumanın otomatik olarak algılanacağı varsayılmamalıdır.

Duman, ışını kademeli ve kısmi şekilde zayıflatabilir. Forklift, top, kuş, afiş veya platform gibi katı bir nesne ise ışını ani ve güçlü biçimde kesebilir. Ürünün algoritması bu durumları ayırmaya çalışsa da kalıcı engel, kirlenme veya hizalama kaybı arıza ya da istenmeyen durum oluşturabilir.

2. Beam Dedektör Hangi Koşullarda Doğru Çözüm Olabilir?

Beam dedektör özellikle yüksek ve açık hacimlerde, uzun ve kararlı bir optik hattın kurulabildiği uygulamalarda değerlendirilebilir. Geniş taban alanı, temiz görüş hattı, sağlam montaj yüzeyleri, test ve ayar erişimi ile yönetilebilir kirlenme beam seçimini destekleyen koşullardır.

Yüksek tavanda erişim zor olabilir ve uzun optik hat kurulabilir. Ancak dumanın gerçekten ışın seviyesine ulaşıp ulaşmayacağı ayrıca değerlendirilmelidir. Geniş alanda çizgisel algılama avantajı oluşabilir; buna karşılık kapsama geometrisi ve birden fazla ışın ihtiyacı proje bazında incelenmelidir.

Temiz görüş hattı optik enerjinin kararlı izlenmesine yardımcı olur. Bu nedenle yalnız mevcut durum değil, gelecekte yapılabilecek raf, ekipman ve kullanım değişiklikleri de düşünülmelidir.

Montaj yüzeylerinin sağlam olması hizalamanın korunmasını destekler. Sehim, titreşim ve termal hareket hesaba katılmalıdır. Uzaktan test veya ayar özelliği bakım açısından avantaj sağlayabilir ancak fiziksel kontrol ve temizlik erişimini ortadan kaldırmaz.

Aynı tavan yüksekliğine sahip iki yapıdan biri beam için uygun, diğeri uygun olmayabilir. Açık bir spor salonunda görüş hattı kararlı olabilirken aynı yükseklikteki hareketli raflı depoda optik yol sürekli değişebilir.

3. Diğer Algılama Teknolojileriyle Birlikte Nasıl Değerlendirilir?

Beam duman algılama, geniş ve açık yüksek hacimlerde çizgisel algılama avantajı sunar; temel sınırlayıcı konuları görüş hattı, hizalama ve duman tabakalaşmasıdır.

Noktasal duman algılama yerel ve anlaşılır kapsama sağlar ancak yüksek tavanda erişim ve algılama süresi değerlendirilmelidir. Aspirasyonlu duman algılama, örnekleme noktaları ve çok erken algılama seçeneği sunabilir; bunun karşılığında boru hesabı, taşıma süresi, filtre ve bakım gerektirir.

Alev dedektörleri hızlı alevli risklerde görüş hattı avantajı sağlayabilir ancak yakıt spektrumu ve yanlış ışınım kaynakları dikkate alınmalıdır. Isı algılama ise tozlu veya dumanlı normal ortamlarda dayanıklı olabilir fakat duman algılamaya göre daha geç tepki verebilir.

Bu nedenle beam seçimi yalnız cihaz sayısına veya montaj kolaylığına göre yapılmamalıdır. Yangın riski, hacim geometrisi, duman hareketi, çevresel koşullar ve bakım birlikte ele alınmalıdır.

4. Yüksek Tavanlı Depolarda Beam Dedektör

Depolarda yüksek tavan, büyük hava hacmi ve uzun koridorlar beam dedektörü cazip hâle getirebilir. Ancak raf yüksekliği, stok değişimi, forklift yolları, çatı makasları, sprinkler boruları, kablo tavaları, duman tahliye düzeni ve HVAC etkisi birlikte incelenmelidir.

Yüksek raflar dumanı tutabilir veya optik yolu kesebilir. Raf üstü ve koridor geometrisi ile ek algılama ihtiyacı değerlendirilmelidir. Stok yüksekliği değişiyorsa başlangıçta açık olan ışın yolu daha sonra kapanabilir. Bu nedenle maksimum raf ve stok zarfının tasarım çiziminde tanımlanması önemlidir.

Forklift veya vinç hareketi optik hattı geçici veya sürekli şekilde kesebilir. Işın hareket koridorlarından ayrılmalıdır. Çatı altında sıcak hava tabakası oluşuyorsa duman tabakalaşabilir; kesit analizi ve gerekirse farklı kotlar değerlendirilmelidir.

Toz optik yüzeyleri kirletebilir ve bakım ihtiyacını artırabilir. Kapılar, fanlar ve duman tahliye sistemleri dumanın yönünü değiştirebilir.

Depo tasarımında maksimum raf ve palet yüksekliği, gelecekteki stok değişimi, ışının yangın yüküne göre konumu, sprinkler ve çatı elemanlarının optik yolu kesip kesmediği, duman tahliye fanlarının etkisi, güvenli bakım erişimi ve raf içi veya aspirasyonlu ek algılama ihtiyacı sorgulanmalıdır.

En sık yapılan hatalardan biri, beam hattını boş depoya göre tasarlamaktır. Maksimum stok ve raf zarfı hesaba katılmazsa sistem işletmeye açıldıktan sonra ışın kapanabilir.

5. Spor Salonları ve Çok Amaçlı Hacimler

Spor salonlarının geniş açıklıkları beam için elverişli olabilir. Ancak top, skorboard, perde, sahne trüsü, hareketli pota, akustik panel, etkinlik afişi ve geçici dekor optik hattı değiştirebilir.

Cihaz ve reflektör darbe hattından çıkarılmalıdır. Hareketli pota ve perdelerin bütün çalışma konumlarında ışın yolu kontrol edilmelidir. Skorboard ve trüslerde yalnız mevcut durum değil, gelecekteki ekipman zarfı da dikkate alınmalıdır.

Mahal konser, fuar veya tören için de kullanılıyorsa geçici sahne, ışık sistemi, dekor ve etkinlik sisi yangın algılama değişiklik prosedürüne dâhil edilmelidir. Etkinlik öncesinde optik yolun açık olduğu ve sistemin normal durumda bulunduğu doğrulanmalıdır.

Çatı titreşimi montaj yüzeyi ve hizalama toleransını etkileyebilir. Gün ışığı veya güçlü doğrudan ışık için seçilen ürünün yön ve optik sınırlamaları uygulanmalıdır.

6. Tarihi Yapılarda Beam Kullanımı

Tarihi yapılarda cihaz ve kablo görünürlüğünü azaltma, bezemeye müdahaleyi sınırlama ve yüksek tonozlara erişim ihtiyacı beam seçimini destekleyebilir. Az sayıda montaj noktası fiziksel müdahaleyi azaltabilir.

Buna karşılık düzensiz geometri, kalın duvarlar, titreşim, güneş ışığı, yüksek tonoz ve koruma kurulu kısıtları özel koordinasyon gerektirir. Ürün, üretici açıkça izin vermedikçe boyanmamalı veya değiştirilmemelidir.

Yüksek tonozlarda optik izleme avantaj sağlasa da tabakalaşma ile eğimli ve çok seviyeli tavan geometrisi incelenmelidir. Uzaktan test veya ayar faydalı olabilir fakat temizlik ve fiziksel inceleme erişimi korunmalıdır.

Yangın güvenliği projesi; mimar, koruma uzmanı, elektrik ve mekanik ekipler, yetkili idare ve üretici kuralları birlikte dikkate alınarak geliştirilmelidir.

7. Beam Dedektörün Uygun Olmadığı veya Ek Analiz Gerektirdiği Durumlar

Sürekli değişen optik yol, kararsız montaj yüzeyi, yoğun toz, buhar veya yoğuşma, güçlü doğrudan ışık, duman tabakalaşması, karmaşık tavan geometrisi ve güvenli bakım erişiminin olmaması beam kullanımını sınırlayabilir.

Raf, vinç, afiş veya kapı ışını sürekli kesiyorsa başka bir hat, farklı bir kot veya başka teknoloji değerlendirilmelidir. Sehim, titreşim veya termal hareket hizalamayı bozuyorsa yapısal çözüm veya alternatif algılama gerekebilir.

Tabakalaşma özellikle önemlidir. Yükselen duman çevre havasıyla karışır. Üst bölgede sıcak hava tabakası varsa duman tavana ulaşmadan yatay yayılabilir ve tavana yakın beam hattının altında kalabilir.

Tasarım; beklenen yangın büyüklüğü, hacmin sıcaklık profili, HVAC ve duman kontrol modlarıyla birlikte değerlendirilmelidir.

Eğimli, tonozlu, testere dişi veya kademeli tavanlarda yalnız plan görünüşündeki ışın uzunluğu yeterli değildir. Kesitteki kot ve her çatı bölümündeki duman yolu da incelenmelidir.

CFD veya duman testi mühendislik kararına destek olabilir ancak geçerli standardın, ürün dokümanının veya yetkili proje kararının yerine geçmez.

8. Optik Yol ve Montaj Tasarımı

Tasarımda seçilen ürünün onaylı çalışma aralığı, ışın kotu, yanal kapsama, montaj yüzeyinin rijitliği, sehim ve titreşim davranışı, görüş hattı, reflektör veya alıcı yönü, ışık kaynakları ve erişim birlikte kontrol edilmelidir.

Koordinasyon çizimlerinde verici–alıcı veya ünite–reflektör eksen kotları, ışının plan ve kesitte tam güzergâhı, maksimum raf ve stok zarfları, makas, kanal, tava, armatür, sprinkler ve hareketli ekipman gösterilmelidir.

Bakım erişim noktası, güvenli çalışma yöntemi, kablo, arayüz, loop veya zon ve panel adresi de dokümantasyona eklenmelidir.

Uzun açıklıklı çelik yapılarda gündüz–gece sıcaklık farkı, rüzgâr ve kar yükü karşı yüzeylerin açısını değiştirebilir. Yalnız kurulum anındaki hizalama değil, işletme boyunca beklenen yapı hareketi dikkate alınmalıdır.

Titreşimli kaplama paneli veya hafif konstrüksiyona montaj sık yapılan hatalardandır. Cihaz sağlam olsa bile montaj yüzeyi hareket ediyorsa optik eksen kararsız kalabilir.

9. Devreye Alma ve Kabul

Devreye alma yalnız cihazın “normal” görünmesi değildir. Optik yol, hizalama, alarm ve arıza tepkisi, panel metni, neden–sonuç senaryoları ve başlangıç değerleri belgelenmelidir.

Görsel incelemede optik yol, montaj, kablo ve fiziksel hasar kontrol edilir. Hizalama üretici prosedürüne göre yapılır ve sinyal veya ayar değeri kaydedilir.

Alarm testi üreticinin onaylı filtresi, test aracı veya prosedürüyle yapılmalıdır. Arıza testi de üreticinin tarif ettiği yöntemle ayrı olarak doğrulanmalıdır.

Panel ve arayüz tarafında adres, zon ve olay metni sahayla eşleşmelidir. Siren, aktarım ve kontrol çıkışlarının onaylı neden–sonuç senaryosuna uygunluğu doğrulanmalıdır.

Başlangıç sinyal seviyesi, konfigürasyon, tarih ve sorumlu kaydedilmeli; kesin ışın kotu, ekseni, ürün ve kablo bilgileri as-built dokümana işlenmelidir.

Rastgele bez, karton veya el ile ışını kapatmak alarm yerine arıza üretebilir. Alarm ve arıza fonksiyonları ayrı ayrı ve onaylı yöntemle test edilmelidir.

10. Periyodik Bakım ve Yaşam Döngüsü

Beam dedektör uygunluğu devreye alma ile sona ermez. Optik yüzey, görüş hattı, montaj, sinyal ve hizalama durumu, alarm ve arıza fonksiyonları ile kayıtlar periyodik kontrol edilmelidir.

Kademeli sinyal kaybı kirlenme, kısmi engel veya hizalama kaymasıyla ilişkili olabilir. Ani arıza tam engel, güç veya kablo sorunu ya da büyük yapı hareketinden kaynaklanabilir. Mevsimsel tekrarlar termal hareket veya yoğuşmayla ilişkili olabilir. Etkinlik sırasında oluşan sorunlarda trüs, afiş, perde veya sis kullanımı incelenmelidir.

İlk mevsim geçişinde sinyal ve hizalama eğilimi kontrol edilmelidir. Raf, dekor veya ekipman değişiklikleri optik yol kontrolüne bağlanmalıdır. Tekrarlayan alarm veya arızalar yalnız resetlenmemeli; kirlenme ve yapı hareketi gibi nedenler araştırılmalıdır.

Depolama düzeni, yapı, HVAC, duman kontrolü veya mahal kullanımı değiştiğinde beam uygunluğu yeniden değerlendirilmelidir.

Beam Dedektör Karar Matrisi

Beam dedektör; görüş hattı açık kalıyor, duman seçilen seviyeye ulaşıyor, montaj kararlı ve bakım yapılabiliyorsa uygun bir çözümdür. Bu koşullardan biri çözülemiyorsa teknoloji seçimi yeniden değerlendirilmelidir.

Sık Sorulan Sorular

Beam dedektör nedir?

Dumanın verici–alıcı veya ünite–reflektör arasındaki optik ışını zayıflatmasını izleyen çizgisel duman dedektörüdür.

Beam dedektör yüksek tavanlarda neden kullanılır?

Geniş ve açık hacimde uzun bir optik yol sağlayarak erişimi zor tavanlarda çizgisel algılama avantajı sunabilir.

Her yüksek tavan için beam uygun mudur?

Hayır. Görüş hattı, duman tabakalaşması, yapı hareketi, kirlenme ve bakım erişimi birlikte değerlendirilir.

Reflektörlü ve karşılıklı tip arasındaki fark nedir?

Reflektörlü tipte ışın geri döner ve genellikle tek aktif uç bulunur; karşılıklı tipte ayrı verici ve alıcı vardır. Kesin yapı ürüne bağlıdır.

Raflı depoda beam tek başına yeterli midir?

Her zaman değil. Rafların duman hareketine ve optik yola etkisi, yangın yükü ve geçerli kurallar ek algılama gerektirebilir.

Beam dedektör duman tabakalaşmasından etkilenir mi?

Evet. Duman ışın kotuna ulaşmadan yatay yayılırsa algılama gecikebilir; farklı kotlar veya alternatif teknoloji gerekebilir.

Beam dedektör nasıl test edilir?

Üreticinin onaylı filtresi, test aracı veya prosedürüyle alarm ve arıza fonksiyonları ayrı ayrı doğrulanır.

Beam dedektör bakım gerektirir mi?

Evet. Optik yüzey, görüş hattı, montaj, sinyal ve hizalama, alarm–arıza işlevleri ve kayıtlar periyodik olarak kontrol edilir.

Tarihi yapılarda beam kullanılabilir mi?

Az montaj noktası avantaj sağlayabilir; ancak koruma onayı, kablo güzergâhı, mimari geometri ve erişim birlikte çözülmelidir.

Beam menzili ve tavandan mesafesi kaç olmalıdır?

Sabit evrensel değer yoktur. Gerçek ürünün onaylı dokümanı ve projede geçerli tasarım standardı esas alınmalıdır.

Sonuç

Beam dedektör, yüksek tavan görüldüğünde otomatik olarak seçilecek bir çözüm değildir. Etkili olması; kesintisiz optik yolun korunmasına, dumanın ışın seviyesine ulaşmasına, montaj yüzeyinin kararlı olmasına ve bakımın sürdürülebilir şekilde yapılabilmesine bağlıdır.

Yüksek tavanlı depolar, spor salonları ve tarihi yapılarda karar; yalnız ürün menziline değil duman hareketine, tabakalaşmaya, yapı davranışına, engellere, işletme değişikliklerine ve yaşam döngüsü bakımına dayanmalıdır.

Kesin menzil, ışın kotu, yanal aralık, hassasiyet, çevresel sınıf, otomatik hizalama, test yöntemi ve panel uyumluluğu; seçilecek gerçek Finder beam dedektörünün güncel veri sayfası, DoP/sertifika kapsamı, kurulum kılavuzu ve projede esas alınan standart üzerinden doğrulanmalıdır.
